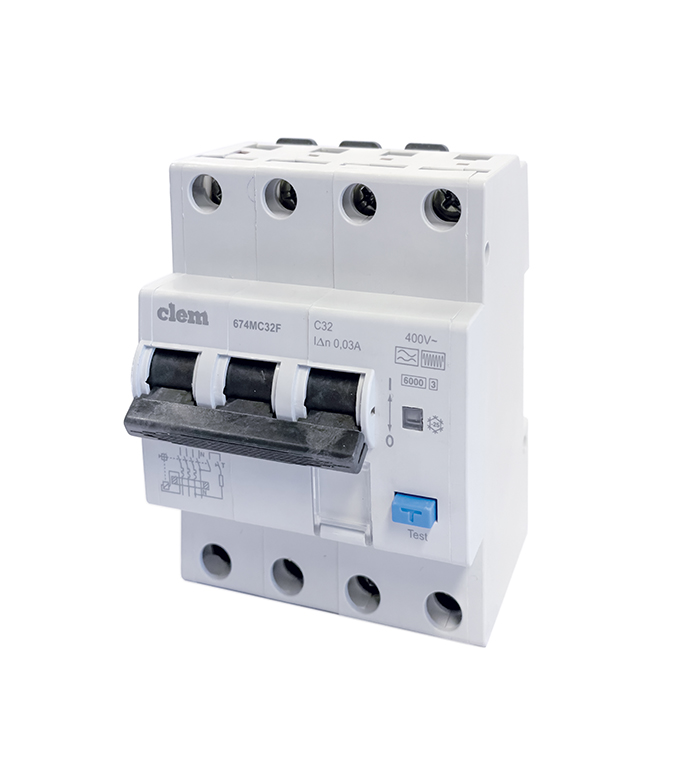

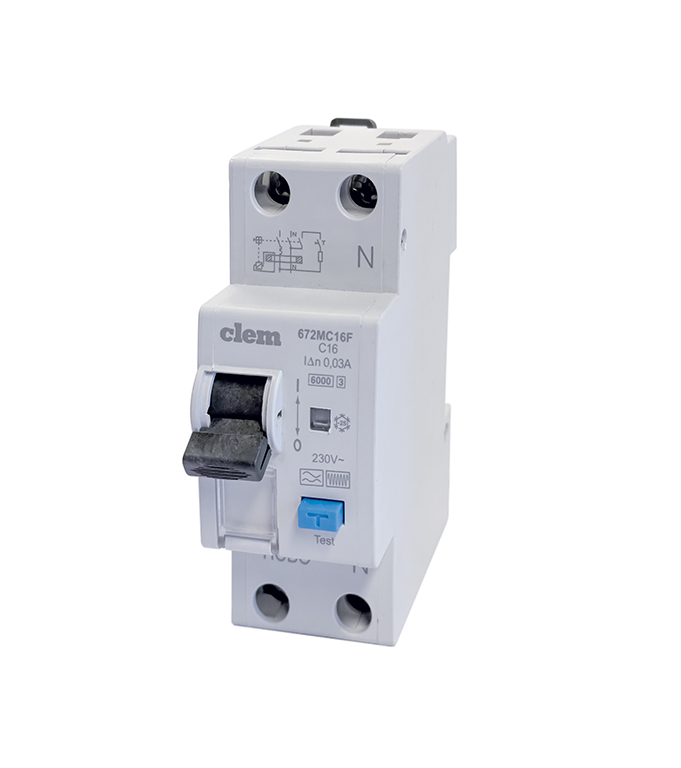

Differenziali magnetotermici – Tipo F

Gli interruttori differenziali magnetotermici tipo F sono stati progettati per garantire un’efficace protezione contro i contatti indiretti, in presenza di carichi dotati di convertitori di frequenza monofase. In caso di guasto, questi utilizzatori producono correnti di dispersione a frequenza variabile, che non può essere rilevata dai differenziali tipo AC e A.

I differenziali tipo F offrono, oltre alle caratteristiche tecniche dei tipo A, anche una protezione completa in presenza di correnti di dispersione a frequenza variabile.
In aggiunta, i differenziali tipo F sono caratterizzati anche da:

• Breve ritardo di intervento che consente di evitare gli scatti intempestivi;
• Maggiore tenuta alle correnti impulsive 3kA (8/20)
• La caratteristica d’intervento non è influenzata dalla presenza di componenti continue fino a 10mA.

Il funzionamento degli interruttori tipo F è indipendente dalla tensione di rete ed il meccanismo è a sgancio libero, cioè gli interruttori sono in grado di intervenire anche a levetta di manovra bloccata in posizione di chiuso. Tutti gli interruttori sono dotati di una segnalazione visiva per distinguere l’intervento differenziale (colore blu) da quello per sovracorrente (colore trasparente). I prodotti possono essere alimentati indistintamente sia dal lato uscita che dal lato entrata. Inoltre il morsetto a gabbia consente il collegamento sia tramite cavi (conduttori rigidi fino a 35mm² e conduttori flessibili fino a 25mm²), che tramite barrette a forchetta o puntale.
